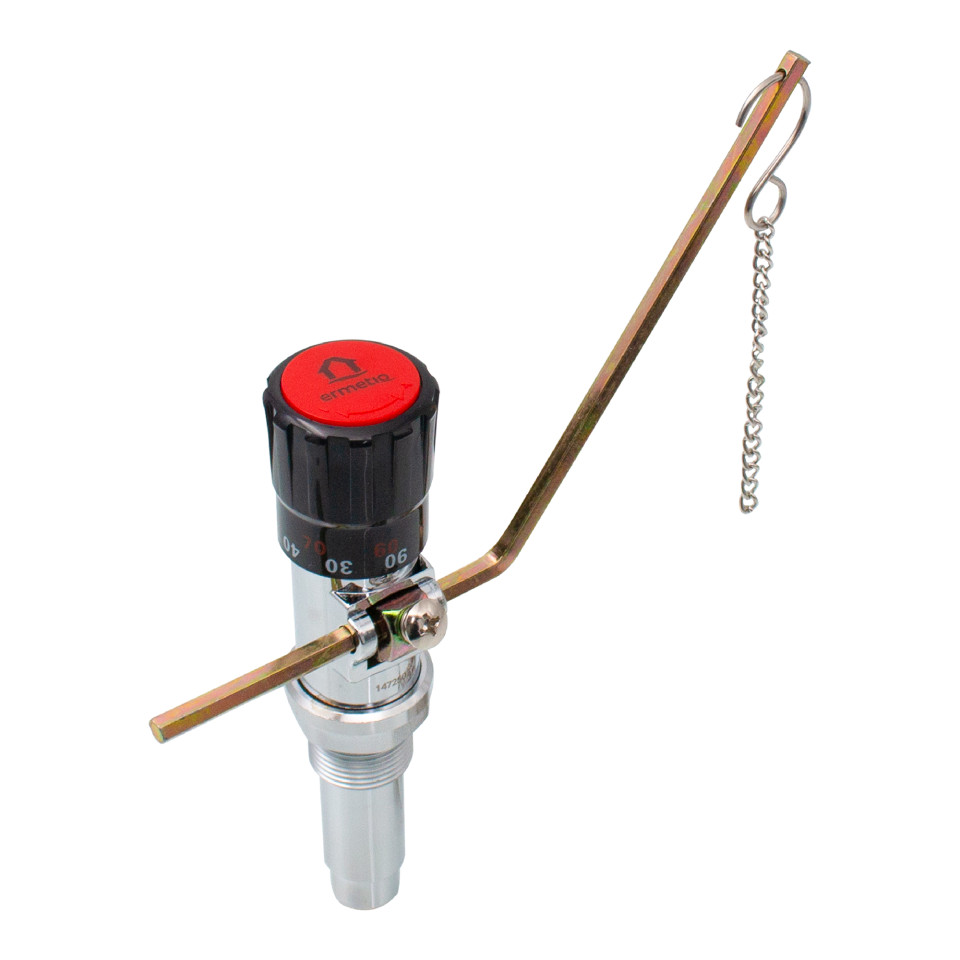

Szabályozó telepítése:
Csavarja be a 3/4"-os külső menetes szabályozót a 3/4"-os belső menetes kazánaljzatba. Tömítse a menetet
teflonszalaggal vagy más menettömítő anyaggal. Fordítsa el a szabályozót úgy, hogy vízszintes beszerelés esetén (a)
a rúd befogadására szolgáló kiemelkedés lefelé, függőleges beszerelés esetén (b) előre, vízszintes oldalirányú
beszerelés esetén (c) pedig felfelé mutasson. Távolítsa el a műanyag szállítócsövet, és cserélje ki a hatszögletű karra,
a lyuk nélküli végével befelé nyomva. Húzza meg a csavart, hogy a kart olyan helyzetben rögzítse, hogy a szabad
vége a kazánajtón lévő láncszem vagy rögzítők felett legyen, és a kar a lehető legközelebb legyen a vízszintes
helyzethez (amennyire a hatszögletű engedi). Rögzítse a láncot a kar nyílásához a lánchoz rögzített nagyobb horog
segítségével. Fűzze át a lánc másik végét a kazánajtón lévő rögzítőkön, és rögzítse ezt a szabad végét a
függesztőlánchoz. Ellenőrizze, hogy a lánc szabadon lóg-e, és a kar szabadon mozog-e (a gomb forgatásakor).
Amikor a szabályozó az (a) helyzetben van felszerelve, a kazánhoz közelebbi skála érvényes a beállításokhoz. A (b) és
(c) pozíciókban történő beszerelés esetén a kazántól távolabb eső skála érvényes.
Szabályozó kalibrálása:
Gyújtsa be a kazánt kézzel nyitott ajtóval. Állí tsa a szabályozó gombot 60-ra. Amikor a víz hőmérséklete eléri a 60℃-
ot, hagyja stabilizálódni néhány percig, majd állí tsa be a láncrögzítőt úgy, hogy az ajtó rés körülbelül 1 mm legyen.
Most kiválaszthatja a kí vánt hőmérsékletet. Ha a kazán tényleges hőmérséklete stabil üzem közben alacsonyabb volt
a beállí tott értéknél, rövidí tse le a láncot, ha a tényleges hőmérséklet magasabb volt a beállí tott értéknél,
hosszabbí tsa meg a láncot. Kérjük, vegye figyelembe a kazán belsejében lévő hőmérsékletet befolyásoló egyéb
tényezőket is, a szabályozótól függetlenül, különösen a kazánban lévő tüzelőanyag és hamu mennyiségét, a
másodlagos levegő csappantyújának helyzetét, a kazán és a teljes fűtési rendszer hőelvezetését.
Műszaki adatok:
Szabályozási tartomány: 30-90℃
Max. vízhőmérséklet: 120℃
Max. környezeti hőmérséklet: 60℃
Max. láncterhelés: 100-1000 g
Munkahelyzet: vízszintes, függőleges
